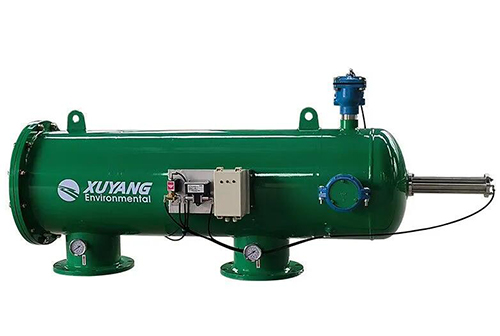

AM水力驱动自清洗过滤器
水力驱动自清洗过滤器
原理概述
原水经进水口进入过滤器本体，经过滤网过滤，颗粒杂质被截留在滤网内表面，滤后水从出水口流出。
自清洗模式可由压差，定时或手动三种方式启动，遵循压差优先原则。
当过滤器内外压差( P)达到设定值时，启动自清洗模式。排污管上的水力阀打开，吸吮扫描器吸嘴内侧产生负压，吸取杂质，同时吸吮扫描器在水力驱动下沿滤网内表面做螺旋往复。运动，无清洗盲区，杂质由排污口排出。
自清洗过滤器清洗时间有控制系统提前设定，清洗完成后排污阀关闭，整个清洗过程耗水量极小。
AM水力驱动自清洗过滤器
参数
| 单台处里量 | 25-200m³/h | 滤出器除污时的压力重大损失 | 0.01Mpa |
| 油烟净化器高精度 | 50～800um | 操作办法 | 压差大、耗时、自動 |
| 构思重压 | 1.0～1.6Mpa | 冲洗期限 | 10秒/可设 |
| 任务气压 | 0.2～0.8Mpa | 电 | AC;220v/50Hz |
| 工作的稳环境温度 | ≤60℃ | 效率 | 15w |
过滤器自清洗完全依靠系统管线内的水压,无需外部动力

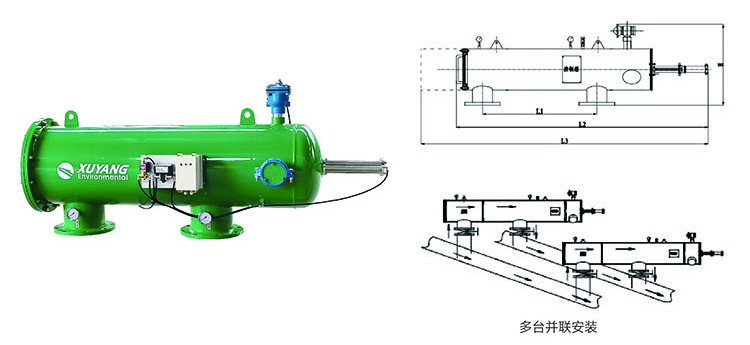

选型数据表
| 型号 | 进出水口径 (mm) | 滤网面积 (cm²) | D1 (mm) | L1 (mm) | L2 (mm) | L3 (mm) | H (mm) | 流量 (m³/h) | 重量 (kg) |
| AM-603 | 80 | 3400 | 273 | 550 | 1530 | 2650 | 560 | 35 | 180 |
| AM-604 | 100 | 3400 | 273 | 550 | 1530 | 2650 | 560 | 80 | 180 |
| AM-606 | 150 | 5600 | 273 | 800 | 1850 | 3300 | 600 | 130 | 210 |
| AM-608 | 200 | 8400 | 430 | 900 | 2450 | 3600 | 835 | 250 | 430 |
| AM-610 | 250 | 8400 | 430 | 900 | 2450 | 3600 | 835 | 350 | 450 |
| AM-612 | 300 | 13800 | 530 | 1000 | 2550 | 3850 | 920 | 500 | 520 |
| AM-614 | 350 | 13800 | 530 | 1000 | 2750 | 3850 | 920 | 700 | 530 |
| AM-616 | 400 | 17000 | 630 | 1100 | 2960 | 4600 | 960 | 1000 | 710 |
| 单台补救量 | 25-200m³/h | 过滤系统器冲洗时压为海损 | 0.01Mpa |
| 吸附误差 | 50～800um | 抑制原则 | 气体压力、耗时、人工手动开启机组 |
| 设计的有压力 | 1.0～1.6Mpa | 除垢时 | 10秒/可设 |
| 岗位学习压力 | 0.2～0.8Mpa | 开关电源 | AC;220v/50Hz |
| 事情稳室温 | ≤60℃ | 热效率 | 15w |
