HBD电动式强制电动执行器款型
HBD系列性能参数及外型尺寸
| HBD-025 | HBD-040 | HBD-060 | HBD-100 | HBD-150 |
导出转距 | 250N/M | 400N/M | 600N/M | 1000N/M | 1500N/M |
三相异步电机工作功率 | 40W | 75W | 90W | 90W | 110W |
揭开時间90° | 35s-90° | 35s-90° | 35s-90° | 105s-90° | 105s-90° |
回升方向 | 0-270° | 0-270° | 0-270° | 0-180° | 0-180° |
装配层面 | 任一安装使用 | ||||
腔体原材料 | 铝镁合金类压铸 | 铝锰钢 | |||
重量 | 12.5KG | 12.7KG | 13.0KG | 33.0KG | 33.0KG |
防御等级分 | IP67 |
|
|
|
|
工作环境温差 | -20°C~+55°C | ||||
开关电源 | AC:110V、4C:220V、AC380V73P | ||||
要求设置 | 电源开关满量程，无源网络信号，蒸汽加热、制热不断循环、手动恒温。 | ||||
HBD施行器调节阀标准配置表
履行器具体型号 | 传输扭力 | 切换期限 90° | 软密封性碟阀 | 硬密封盖球阀 | 阀门 | 自然通风碟阀 |
HBD-025 | 250N/M | 38s-90° | DN150-200 | DN125-150 | DN80-100 | DN300-400 |
HBD-040 | 400N/M | 38s-90° | DN200-250 | DN150-200 | DN100-125 | DN400-500 |
HBD-060 | 600N/M | 38s-90° | DN250-300 | DN200-250 | DN125-150 | DN500-600 |
HBD-100 | 1000N/M | 105s-90° | DN300-350 | DN250-300 | DN150-200 | DN600-800 |
HBD-150 | 1500N/M | 105s-90° | DN350-450 | DN300-350 | DN200-250 | DN800-1000 |
因阀门种类繁多，各生产厂家生产的阀门扭矩都不一致，不同的使用环境。
往往，小编建议在会选择智能执行程序器具体型号时，应由表明闸阀的实际情况功率加30%~50%看作阀体的上班扭力。
系列

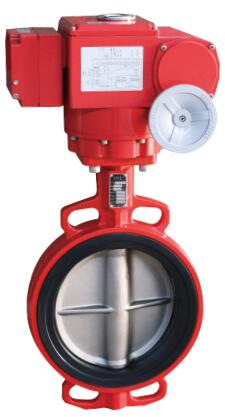

HBD系列电动执行器是新型设计的，用于球阀、蝶阀的电动执行器
小、轻、精、大扭矩是此电动执行器的特点，并有多项选项，能满足客户的工作需求
枝术分量高，产品质量优胜，性能指标是真的吗保持稳定
特点
优质铝合金外壳
内外表面进行了阳极氧化处理，外表面进行了环氧树脂、粉末涂层处理，防腐性能好
输入最大扭矩：250-1500NM
电机可反转，扭矩大，电流低
智能调速（不同阀位不同的速度调节）
防范性：IP67
标准结构
带手轮结构
安装程序符合标淮国际级标淮ISO5211（F07/F10）
的标准產品为4个行程转换开关转换开关，2个要求转换开关，2个附加限位开关（干触点）
智能温控系统
热风循环系统
防脱螺栓
规定茶汤颜色：灰色或红色
选配件
电位计
高表面粗糙度的小齿轮会与电主轴融合，拼接提示阀位
比例控制器
由电子远程位置调节器组成
-放入4g信号：4~20mA，或0~10DVC
-输入输出信号灯：4~20mA，或0~10DVC
-可手动调节节依据：零8mA,开16mA
-地段退回精确度：0.5~1.5%（取决于安装情况）
AC/DC24V控制器
-AC/DC电工率复制粘贴（2-wire) only by user:
-增设的控制职能
